Skalierbarer Automatischer Hammer (SAM)



Die Kenntnis der dynamischen Eigenschaften (Eigenfrequenzen, modale Dämpfungen und Eigenformen) ist notwendig, um Produkte zu entwickeln die sich durch ihre geringe Geräuschabstrahlung auszeichnen. Zurzeit gibt es für diese Entwicklungen und Qualitätskontrolle nur unzureichende nutzbare Parameter für Grenzmuster/ Toleranzen bezüglich Akustik und Schwingungen. Dieses Manko verursacht bei Herstellern erhebliche Kosten.



Mit diesem Hammer ist es möglich, die dynamischen Eigenschaften von Komponenten wie Bremsbelägen, Getriebemotoren, Wellen von Kleingetriebemotoren, reproduzierbar und automatisch zu messen. Dies ist in erster Linie hilfreich für die Entwicklung von geräuscharmen Produkten und weiterhin zur Entwicklung von Spezifikationen, die ein robustes geräuscharmes Produkt auch in der Serienfertigung garantieren. Mit dem Hammer werden dadurch Voraussetzungen für die kommerzielle Umsetzung des Messverfahrens „automatische Modalanalyse“ geschaffen.





Vergleich mit existierenden Lösungen:



Es gibt verschiedene kommerzielle Modalhammerkonzepte auf dem Markt, deren Hauptunterschied zum skalierbaren automatischen Modalhammer darin bestehen, dass sie keine einstellbare, reproduzierbare und variable Einstellung der Kraftamplitude und Krafteinleitung ermöglichen. Mit dem SAM ist es möglich, über ein graphisches User Interface (GUI) die Dynamik der Krafteinleitung über die Parameter Hammer-Beschleunigung und -Verzögerung sowie Anschlagswinkel zu variieren. Dadurch ist es möglich, verschiedene Kraftimpulspegel reproduzierbar einzustellen. Diese variable Krafteinstellung ist essentiell, um verschiedene Arbeitspunkte in der Federkennlinie anzufahren. Um mögliche Beschädigungen der Oberfläche von Probekörpern zu vermeiden, ist eine exakte Einstellung der Impulskraft ebenso notwendig. Durch die Schrittmotorsteuerung ist eine exakte Kraft einstellbar und eine Anregung in allen Raumrichtungen möglich. Die Messung in allen drei Raumrichtungen ist wichtig, wenn man direkt am Einbauort in Kfz, oder Flugzeugen Messungen durchführen muss. Die Möglichkeit,  in allen 3 Raumrichtungen zu messen ist mit anderen bekannten Lösungen nicht möglich. Der automatisierte Hammer ist auch durch seine kompakte Bauform überlegen, da er kein externes Ansteuerungsgerät benötigt.



Der SAM ist in zwei Größen erhältlich – SAM 1 und SAM 3



Spezifikationen des skalierbaren Automatischen Modalhammer 1 (SAM1)



Eingangs-Spannung Hammer: +24 V

Strom: 2 A

Max. Impulskraft: 200 Npk / 50 lbfpk

Impulskraftbereich: 10-200 N ± 4 N (*)

Frequenzbereich: 0 ~ 20 kHz (*)



(*) Werte sind abhängig von dem Testmaterial

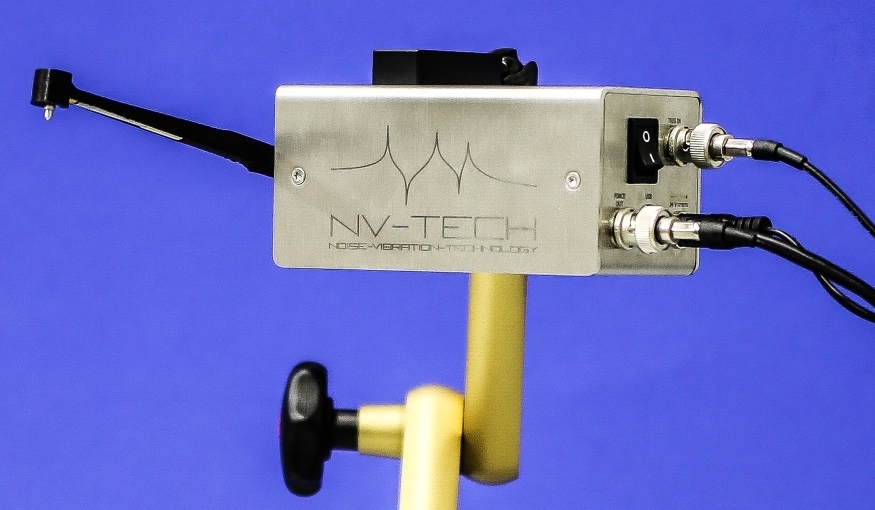

                           SAM1





Spezifikationen des skalierbaren Automatischen Modalhammer 3 (SAM3)



Eingangs-Spannung Hammer: 24 VDC

Strom: 2 A

Max. Impulskraft: 2200 Npk / 500 lbfpk

Impulskraftbereich: 10-2200 N ± 4 N (*)

Frequenzbereich: 0 ~ 10 kHz (*)



(*) Werte sind abhängig von dem Testmaterial

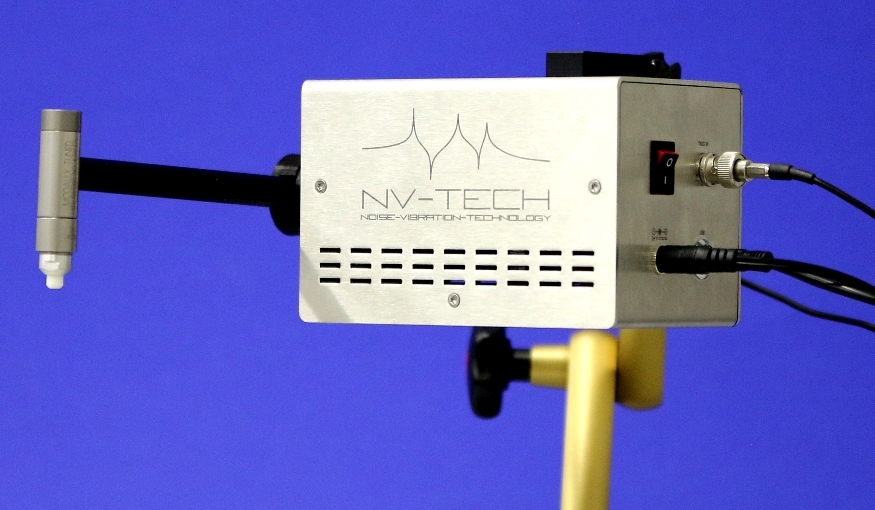

                           SAM3



.

Typ Spezifikation Größe
20191112_Specifications_DE.pdf 241 KB
